Tutorial Cara menyambung lampu led ke listrik. Buat kamu yang punya strip LED, Tapi Anda tidak tahu bagaimana menghubungkan strip LED ke catu daya PLN, Ini tutorialnya. Ternyata tidak begitu sulit.
Sebelum membahas cara menyambungkan LED strip ke catu daya PLN, ada satu hal yang perlu Anda lakukan: Pertama, baca petunjuk kotak strip LED yang Anda beli.
Mengapa?
Karena dilihat dari cara daya terhubung, ada 2 jenis strip LED:
- LED Strip yang menggunakan adaptor
- LED Strip tanpa adaptor
Baiklah mari kita bahas satu per satu
LED Strip menggunakan adaptor
Biasanya merk LED strip terkenal seperti Philips, Osram, dll menjual LED strip dengan adaptor.
Cara menyambungkan LED strip ke power supply sangat mudah untuk tipe ini. Cukup colokkan strip LED ke adaptor, lalu colokkan ke sakelar.
dan selesai
Strip LED Anda akan menyala.
LED Strip tanpa adaptor
Strip LED yang dirakit sendiri biasanya termasuk dalam jenis ini, kita harus menambahkan catu daya sebelum menghubungkannya ke catu daya PLN.
Untuk menghubungkan strip LED tanpa adaptor ke listrik PLN, berbagai langkah harus dilakukan sebagai berikut.
1. Siapkan LED strip
Strip LED yang disediakan tentunya adalah LED strip tanpa adaptor
2. Siapkan catu daya
Catu daya 12V AC ke DC juga dikenal sebagai driver LED.
Tegangan dan ampere beserta watt tergantung pada strip LED yang digunakan, tetapi tegangan yang paling sering digunakan untuk strip LED kebanyakan DC 12 volt dan minimal 3 amp.
3. Siapkan kabel
Anda dapat menggunakan 2 jenis kabel:
- Kabel isi dua untuk menyambung LED strip ke power supply yang berukuran kecil
- Kabel berukuran besar isi dua atau tiga untuk menyambung power supply ke steker listrik
4. Siapkan Steker listrik
Anda dapat menggunakan steker atau sakelar listrik standar.

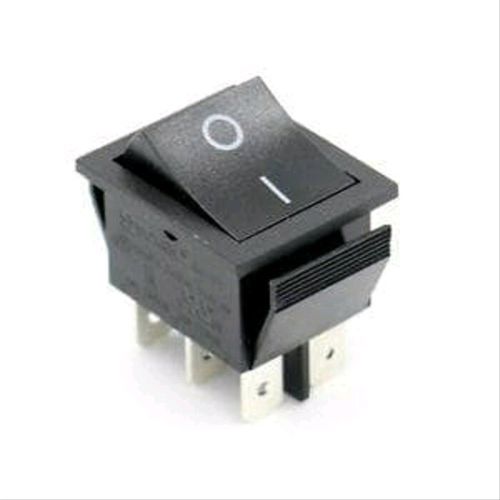

5. Siapkan Switch (opsional)
Sakelar ini memudahkan Anda untuk menyalakan atau mematikan strip LED. Jika Anda menggunakan steker yang memiliki sakelar, Anda tidak memerlukan sakelar tambahan, oke!
6. Rangkai Semua Komponen
Langkah terakhir adalah merakit semua komponen, caranya tidak sulit kok!
Pertama, sambungkan LED strip dengan menghubungkan kutub positif (+) strip LED ke catu daya V+ dan kutub negatif (-) strip LED ke catu daya V- menggunakan kabel.
Saat menghubungkannya, hati-hati jangan sampai terbalik antara kutub positif dan negatif, karena selain strip LED tidak dapat menyala, strip LED juga dapat rusak.
Untuk menghubungkan kabel ke strip LED, Anda dapat menggunakan adaptor khusus untuk strip LED atau dapat disolder langsung ke terminal tembaga positif dan negatif dari strip LED.
Hubungkan terminal L (on) dan N (netral) ke outlet listrik dengan kabel.
Opsional: Jika jaringan rumah diarde, sambungkan terminal arde catu daya ke terminal pusat stopkontak. Pastikan sambungan tersambung dengan benar (tidak kendor), karena bagian ini tersambung ke listrik tegangan tinggi.
Untuk pengetesan, sambungkan steker ke catu daya PLN, LED strip bisa menyala jika rangkaian sudah terhubung dengan baik.
Anda dapat menggunakan steker dengan sakelar atau sakelar terpisah untuk memudahkan menyalakan dan mematikan strip LED.
Nah, cukup mudah bukan?
